高溫氣體流量計常用的流量計型號是熱式氣體流量計以及渦街氣體流量計，屬于帶溫度的氣體介質流量計的一種，我們?yōu)槟峁﹥?yōu)質高溫氣體流量計廠家報價情況，關于高溫氣體專用流量計的選型安裝設計等問題解讀。

高溫氣體流量計主要用于測量大直徑工業管道。 優點是特別好的抗振性，無零漂移和高可靠性。

高溫氣體流量計主要用于測量工業管道流體的流量，例如氣體，液體，蒸氣和其他介質。 由于沒有可移動的機械零件，因此可靠性高且維護成本低。 儀器參數可以長期穩定。 渦街流量計采用壓電應力傳感器，可靠性高，可在-20℃?+ 250℃的工作溫度范圍內工作。 高溫氣體渦街流量計是基于Karman渦街原理的具有國際先進水平的新型流量計。 由于它具有其他流量計無法比擬的優勢，因此自1970年代以來發展迅速，根據相關數據已廣泛用于各個領域。 將在未來的流量計中占主導地位，是孔板流量計的理想替代產品*。 渦流傳感器適用于測量過熱蒸汽，飽和蒸汽，壓縮空氣以及一般氣體，水和液體的質量流量和體積流量。

高溫氣體流量計的工作原理 渦街流量計由在流場中設計的渦流發生器，檢測探頭和相應的電子電路組成。 當流體流過渦流發生器時，在渦流發生器的兩側會形成兩排交替的渦流。 該旋渦稱為卡曼旋渦街。 Strohar基于Karman渦街理論，提出Karman渦街的頻率與流體的流速成正比，并給出了頻率與流速之間的關系：

f = St×V / d 其中：f渦街頻率（Hz）

V渦流發生器兩側的平均流速（m / s）

St 斯特羅哈爾系數（常數）

高溫氣體流量計口徑和流量選型表

高溫氣體流量計參數

溫度范圍：壓電型-40℃?350℃，電容型-60℃?450℃

壓力規格 ：PN1.6Mpa； PN2.5Mpa； PN4.0Mpa，可以定制更高的壓力規格

范圍：正常范圍1：10擴展范圍1：15

壓力損失系數：Cd≤2.6

系統測量精度：液體和氣體指示的±1％，蒸汽指示的±1.5％，插入式流量計的指示的±2.5％

供電電壓：傳感器+ 12VDC或+ 24VDC，變送器+ 24VDC，現場顯示型儀器配有3.6V鋰電池

輸出信號：傳感器脈沖頻率信號0.1?3000Hz低電平≤1V高電平 ≥6V變送器兩線制系統4-20mA.DC電流信號

允許的振動加速度：壓電型≤0.2g電容型≤1.0g

環境溫度：傳感器-30 ℃?65℃，變送器，現場顯示-10℃?50℃

環境濕度：相對濕度5?85％

信號長距離傳輸：≤500m

信號線接口：內螺紋M20×1.5

直管長度：上游≥10D下游≥5D

防爆等級：（ia） ⅡCT2-T5本安防爆等級

防護等級：普通型IP65潛水型IP68

儀表材料：儀表外殼為鋁合金制成，儀表主體部分 由304不銹鋼制成，也可根據 用戶要求特殊

在流體管中，垂直插入圓柱形屏障，并且在后部的兩側（相對于流體流動方向）交替產生渦流。 隨著流體向下游流動，形成了一系列渦旋，我們稱其為Karman渦街。 我們將產生渦流的圓柱形屏障定義為在特定條件下渦流發生器的分離頻率，并且流體的流速與線性相關。系統。 因此，只要檢測到渦旋分離的頻率，就可以計算出管道中的流體的流速或流量。

高溫氣體流量計的產品優勢

它不受溫度和壓力的影響，并且不容易阻塞，粘附和結垢。 耐高溫高壓。

全且防爆，適用于惡劣環境。

沒有活動部件，沒有孔或縫間隙設計，產品無磨損，耐臟污，無需機械維護，使用壽命長。

使用低功率高科技電池供電的現場顯示流量計，它可以在沒有電源的情況下運行兩年以上。

電流輸出是電氣隔離的，具有良好的共模干擾抑制能力。

同時顯示流量值和累計流量值，無需依次切換。

防振探頭用于有效消除外界振動的影響。

該電路采用表面貼裝技術，結構緊湊，可靠性高。

采用分離信號轉換器，電纜長度為10米。

射程比高達20：1。

整體結構設計合理，動態測量范圍廣，壓力損失小。

分體式高溫氣體流量計由不銹鋼制成，適用于腐蝕性介質的測量。

現場LCD顯示，脈沖，4-20mA輸出或485通訊，可與工業自動化系統連接。

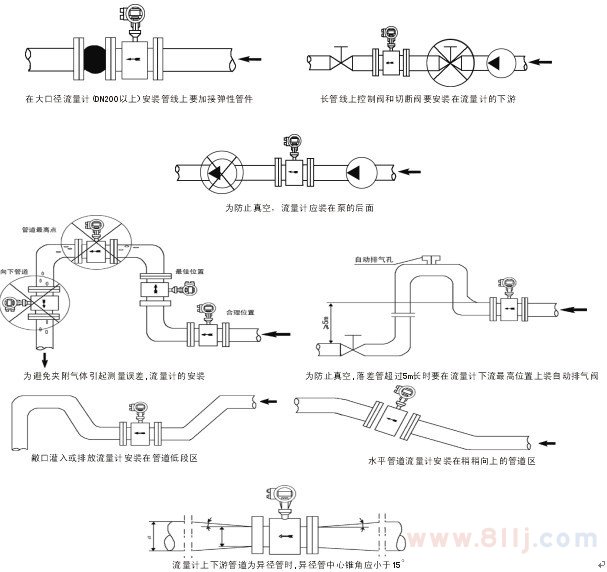

高溫氣體流量計安裝位置圖

以上就是高溫氣體流量計 產品全部內容，歡迎您來電咨詢高溫氣體流量儀 的選型、報價。
