焦?fàn)t煤氣流量計量表
焦?fàn)t煤氣流量計量表型號生產報價廠家，本流量儀產品型號屬于氣體流量計分類，更多的焦?fàn)t、煤氣、流量控制儀直銷價格報價歡迎您來電咨詢，下面是焦?fàn)t煤氣流量計量表產品資料詳情。
焦?fàn)t煤氣流量計產品概述：

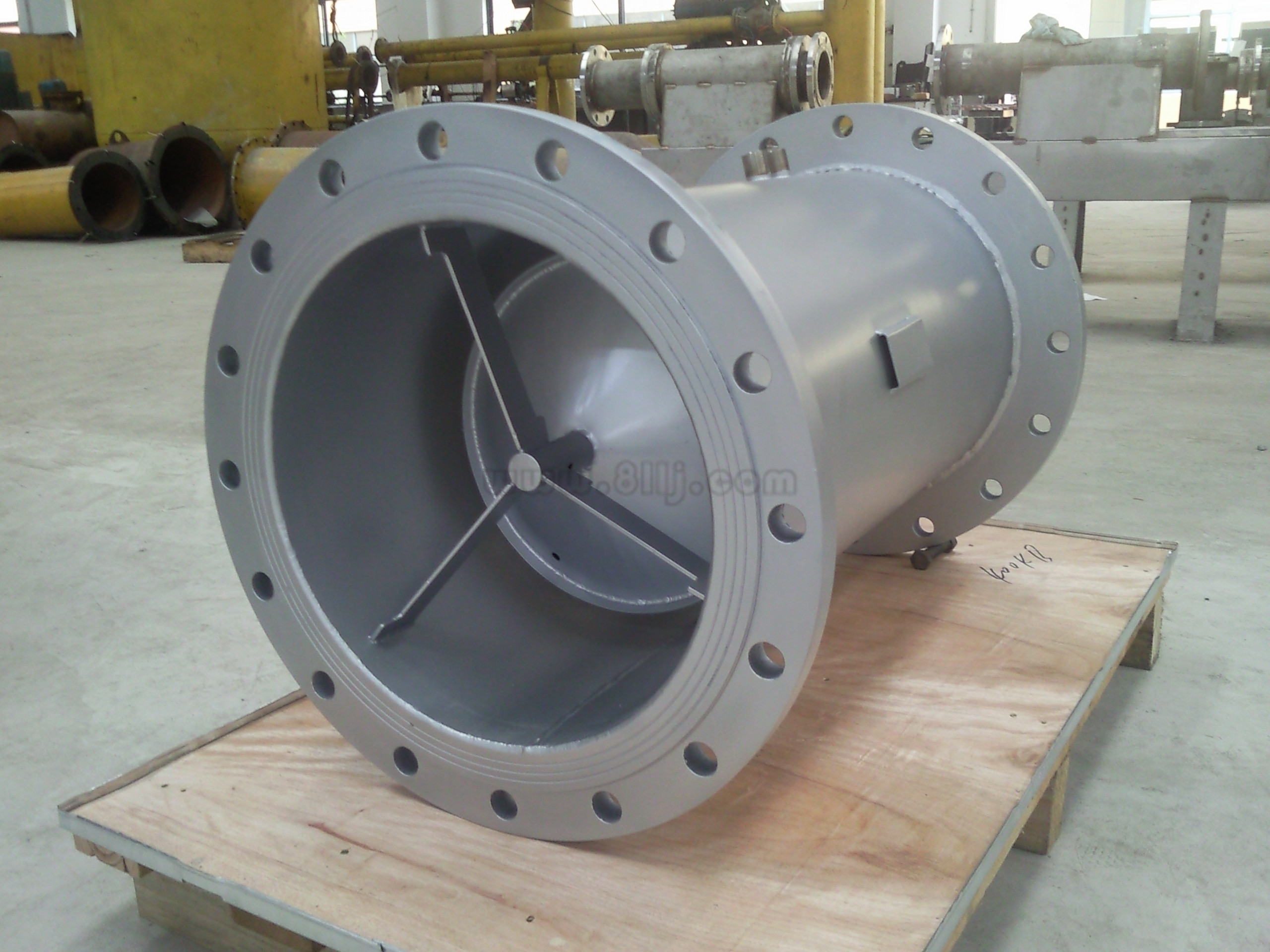

焦?fàn)t煤氣流量計主要用V錐流量計進行計量，因為焦?fàn)t煤氣有雜質，一般的流量計會發生堵塞現象，只有V錐流量計本身的工作原理具有清除雜質的功能，所以被用作計量焦?fàn)t煤氣是zui理想的流量計。
V錐流量傳感器及流量計是我公司采用國外技術設計生產的一種新型流量丈量設備，其基本原理也是差壓式，但突破了傳統差壓式流量計的許多局限性，利用同軸設備在管道中的節省體，所不同的是，普通節省設備的zui小流通截面為圓形，而V錐流量傳感器及流量計的zui小流通截面為環形。當流體流經懸掛在管道端到達zui大，在V錐的游處形成一個低壓端，從而在V錐前后發生差壓，通過對差壓的丈量到達對流量的丈量。
因為焦?fàn)t煤氣流量計/V錐流量傳感器及流量計節省件的獨特結構，流體在管道內不是急劇收縮，流體壓力的變化是比較平穩的，差壓信號更加安穩，能保證流量，特別是小流量的精確丈量。同時，因為懸掛軸心與錐形體結構，使其具有自清潔功能防止贓物介質粘附堆積。非常適用液體中含氣，氣體中含水以及液體或氣體含有固體丈量焦?fàn)t煤氣、高爐煤氣、天然氣、煙道氣、液化石油氣等有機氣體及原料油、漿液等高粘度，臟污介質具有獨特的優勢。
焦?fàn)t煤氣V錐流量傳感器及流量計廣泛地應用于石油、化工、天然氣、煤氣，礦冶、鋼鐵、
電力、水利、給排水、造紙、制糖、制藥、釀制、飲料、紡織、印染、化纖、環保和市政工程等行業的計量與過程丈量。
廠家價格：1000-20000元 （焦?fàn)t煤氣流量計價格主要取決于管道口徑大小，和精度要求）
廠家參數：
公稱通徑：DN25-DN1600（大于DN1600的口徑也可以做）
被測介質：焦?fàn)t煤氣，煤氣，高爐煤氣，轉爐煤氣等
基本誤差：±0.5%，±1.5%，±2.5%
工作壓力：≦26.0 MPa
被測介質溫度：＜550℃
直管段要求：上游0-3D，下流0-1D
供電電源：24V DC（需配差壓變送器）
顯示：8位LCD顯示瞬時流量、累積流量（配流量積算儀）
輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號
防爆性能：本安型IbIICT5
防護性能：IP65
焦?fàn)t煤氣流量計工作原理：

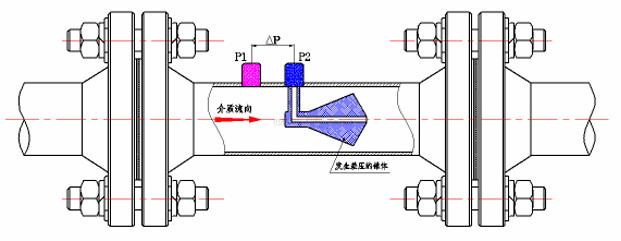

V型錐流量計和其他差壓式外表一樣，也是根據流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會添加，當介質挨近錐體時，其壓力為P1，在介質通過錐體的節省區時，速度會添加，壓力會降低為P2，如圖所示，P1和P2都通過取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于安穩流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節省面積越大，則發生的差壓值也越大。
性能及特點
●發生更加安穩的差壓信號，更加準確小流量的丈量孔板的差壓是通過中間開孔的節省件，讓流體逐漸收縮，流動陡峭地發生改動，這樣減弱了流場中壓力波動的幅值，發生的差壓信號更加安穩，能分辨的差壓信號更小，有利于小流量的丈量；
●更寬流量丈量范圍
因為V錐流量傳感器及流量地獨特的結構，使得在低流速時，依然能發生足夠分辨的差壓，使得差壓的量程下限比傳統差壓外表低，量程得以向下限擴展，可到達15：1；
●很高的重復性、丈量數度
重復性優于±0.1%；丈量精度優于±0.5%；
●短的直管段要求
一般上游0-3D，下流0-1D，V錐流量計的上游側如裝有閥門，流量計與閥門之前的距離應保證3D。
●很小的壓損
因為V錐流量傳感器及流量計體的出口邊緣不是銳利的緣故，同是流體的壓力變化是陡峭的，因而由摩擦所發生旋渦帶來的壓力損失會更小。
●一體化結構設計
V錐流量計把節省件、傳感器、智能電路、顯示器、通信單元組成一體，設備時用戶只需焊接配對法蘭即可，取消了傳統差壓流量計的引壓管路簡化了設備，削減了設備時間和費用，削減了泄漏和維護量，方便用戶使用。
焦?fàn)t煤氣流量計設備方法：
（a）差壓變送器zui好設備在內錐體設備的下方（圖1.1），這樣可以防止液體中氣體進入導壓管和變送器中。
（b）如果變送器不得不設備在內錐體設備的上方（圖1.2），為了削減液體中的氣體進入導壓管內，應在內錐體設備和導壓管之間裝U型彎管，且彎頭下端至少低于管道中心1米。
（c）在水平或傾斜的管道上，如果將導壓管裝在內錐體設備的上半部，這樣導壓管內會積累氣體，如果裝在內錐體設備的下半部，會使沉積物落入導壓管內。因此，導壓管應自內錐體設備的水中心線兩端引出，或自水平向下小于45度引出2丈量蒸汽流量
（a）為了保證變送器不受蒸汽高溫的影響，在變送器和內錐體設備之前必須設備兩個位于同一高度的冷凝器，并在冷凝器、導壓管和高、低壓室內充滿冷凝水，防止高溫對變送器的影響。
（b）差壓變送器zui好設備在內錐體設備的下方（圖2.1），這樣可以防止氣體進入導壓管和變送器中。冷凝器應設備在盡可能量靠近內錐體設備處。
（c）a如果差壓變送器不得不設備在內錐體設備的上方(圖2.2)，應把冷凝器裝在高于差壓變送器的地方。
（d）上述兩種設備方法均在靠近變送器的地方裝有閥，以供吹洗導壓管。同時在V錐流量計和冷凝器之前的導壓管上應加保溫層3丈量氣體流量
（a）差壓變送器zui好設備在內錐體設備的上方(圖3.1)，這樣可以使導壓管內所發生的冷凝液流回管道。
（b）如果變送器不得不設備在內錐體設備的下方（圖3.2），為了削減水份凝結在導壓管內，應從內錐體設備引出導壓管裝U型彎管，且彎管頭上端至少高于管道中心1米。
（c）在水平或傾斜的管道上，為了防止管道中冷凝液進入導壓管，導壓管應自內錐體設備的水平中心線上半部引出。
（d）若氣體中含有污物或灰塵，在導壓管的轉彎地方應設備十字接頭，以便清洗或吹洗。
以上就是焦?fàn)t流量計 煤氣流量計 產品全部內容，歡迎您來電咨詢焦?fàn)t流量儀煤氣流量儀 的選型、報價。
